本機型的是一種高端機型，適用于4-30mm厚度的碳鋼、不銹鋼及有色金屬 板材的精密切割設備，適用于對產品質量有嚴格要求的中小型企業。
應用行業
本機型是一種適用于各種中厚板的碳鋼、不銹鋼及有色金屬板材的精密切割設備，切割幅面大，經濟實用。。
切割幅面
| 設備型號 | 加工幅面 | |
| Roker-J 3080 | 2000 x 6000 mm | |
| Roker-J 4080 | 3000 x 6000 mm | |
| Roker-J 5080 | 4000 x 6000 mm | |
主要技術參
| 項目 | 主要部件 | 數量 | 描述 |

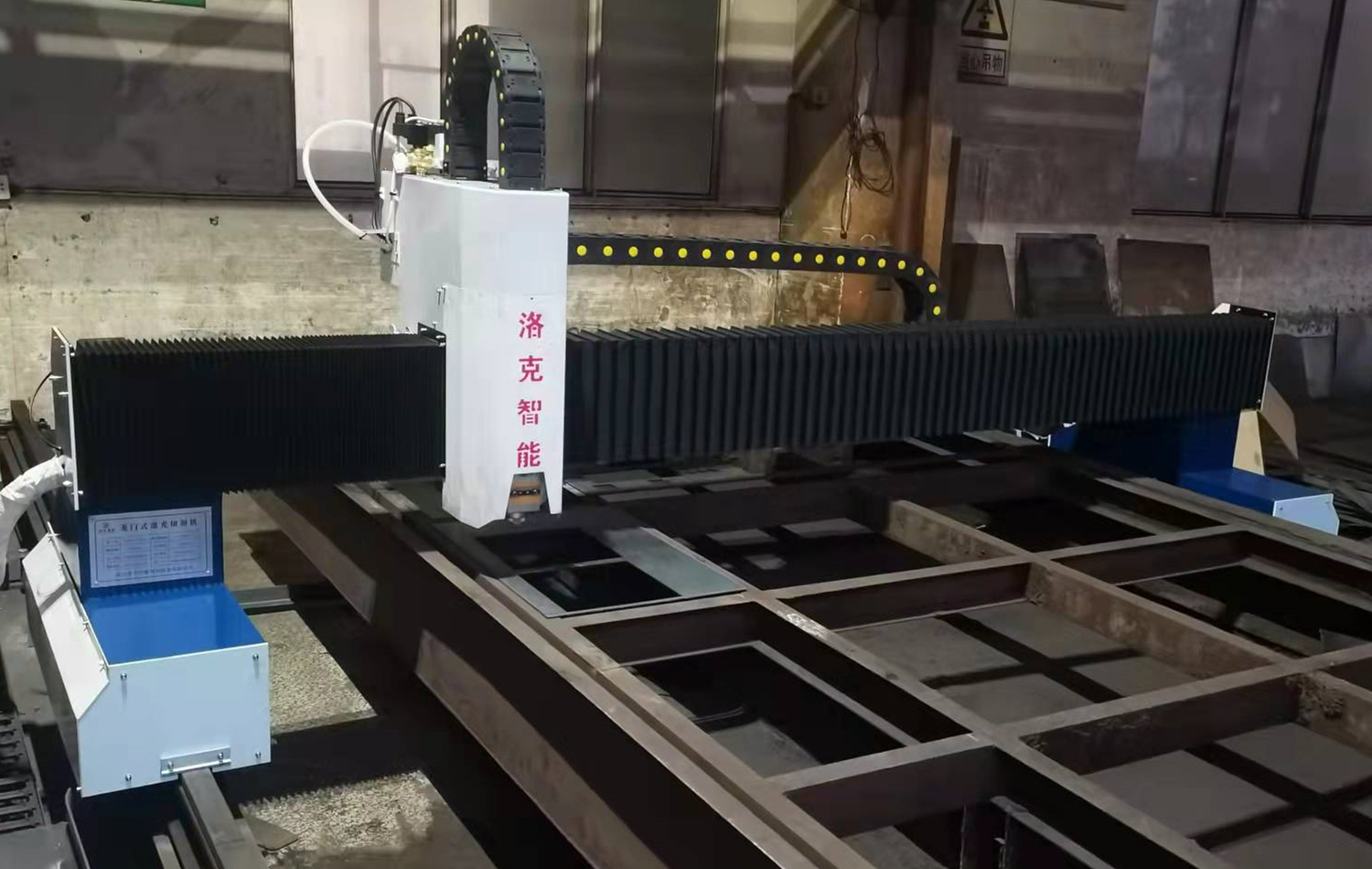

| 1 | 主機機型：Roker-J4080軌道式龍門式激光切割機 | 1臺 | 橫梁采用拼焊結構，部件激光下料，采用卯榫結構成型，點焊加固，銑床精銑加工成型 |
| 2 | 驅動方式 | -- | 智能數字控制雙邊同步驅動 |
| 3 | 機床跨度 | 4000 mm | 有效切割寬度3000mm |
| 4 | 機床導軌長度 | 8000mm | 有效切割長度6000mm |
| 5 | 橫向?qū)к?/span> | 2根 | 日本SMG高級精度線性軌道 |
| 6 | 動力齒輪齒條 | 3套 | 日本SMG高精度研磨斜齒齒條 |
| 7 | 縱向?qū)к?/span> | 12m | 24kg精磨軌道配日本SMG高級精度研磨斜齒齒條 |
| 8 | 整機驅動系統 | 3套 | 日本松下伺服電機及驅動 |
| 9 | 整機減速器 | 3套 | 臺灣貝馬特精密行星減速器 |
| 10 | 控制系統 | 1套 | 博楚激光系統 |
| 11 | 激光排料軟件 | 1套 | 博楚激光系統自帶排版功能 |
| 12 | 工控電腦 | 1套 | 洛克智能定制,win7系統，21寸液晶顯示 |
| 13 | 電控柜 | 1套 | 電器模塊布局，內置過載保護模塊，防干擾濾波模塊 |
| 14 | 激光器 | 1套 | 銳科3000W/6000W光纖激光器切割專用 |
| 15 | 激光割頭 | 1套 | 深圳萬順興激光割頭NC30/NC60 |
| 16 | 水冷機 | 1套 | 漢立HL3000/HL6000雙溫雙控水冷機 |
| 17 | 高壓電磁閥 | 1套 | 日本SMC |
| 18 | 繼電器 | 1套 | 日本歐姆龍 |
| 19 | 橫向氣路電纜傳動 | 1套 | 重型工程拖鏈 |
| 20 | 內部氣路管道 | 1套 | 韓國三山 |
| 21 | Z軸激光頭升降體 | 1套 | 武漢洛克智切割設備有限公司制造 |
| 22 | 潤滑系統 | 1套 | 武漢洛克智切割設備有限公司制造 |
功能及特點
1.機架、橫梁多處用銑床精銑處理，橫梁內部采用加強筋，增加橫梁堅韌度，，保證了設備運行精度及超長使用壽命。
2.數控系統、驅動系統、減速器等均選用國際知名品牌；電器、機械、管路等部分均采取了保護措施，延長了使用壽命。
3.采用經過淬火加工的齒輪、齒條，精度高，更耐磨。。
我們能為不同層次客戶專屬定制個性切割解決方案，想了解更多詳情，請直接聯系我們！
